iPECS UCP SMTL4

Модуль SLTM4 с четырьмя портами предоставляет аналоговым телефонам (SLT) доступ к внешним линиям и к другим абонентам системы, а также к большинству сервисных функций системы при помощи набора различных кодов. Модуль предоставляет интерфейс четырем аналоговым однолинейным телефонам. Каждый порт выполняет соответствующие функции голосового кодека, сжатия речи и детектирования сигналов DTMF набора, а также содержит цепь подачи постоянного напряжения питания 48 В. В модуль SLTM4 встроены генератор вызова и схема формирования и посылки сигнала “Уведомление о вызове» (Message Wait). В модуле реализована поддержка протокола T.38 (передача факсимильных сообщений по IP).
Модуль SLTM4 поддерживает только тоновый способ набора (DTMF).

Модули SLTM4 позволяют подключать аналоговые однолинейные телефоны на расстоянии до 4 км с использованием провода 24 AWG (Ø сечения 0,51 мм).

Модуль SLTM4 содержит интерфейс 10/100 Base-T Ethernet и выполняет функции обработки речевых пакетов. Поскольку порт Ethernet поддерживает автоматическое переключение между MDI/MDIX, то для подключения к нему можно использовать как прямой кабель, так и перекрестный кабель.
на передней панели модуля SLTM4 имеются:
разъем для подключения адаптера электропитания. Адаптер электропитания (тип G),
• светодиодный индикатор состояния электропитания,
• переключатель Normal/Service – при переходе в режиме Service активируется постепенное отключение модуля: a) свободные порты (каналы) модуля помечаются системой как выведеные из эксплуатации; б) как только занятые порты (каналы) модуля переходят из состояния занято в свободное состояние, они также помечаются системой как выведеные из эксплуатации,
• разъем LAN типа RJ-45 (розетка) со светодиодными индикаторами Speed (Скорость) и Link/Activity (Канал/Активность),
• четыре светодиодных индикатора для отображения состояния каждого аналогового однолинейного телефона,
• разъем RS-232 типа DB-9,
• кнопка Reset (Перезапуск).

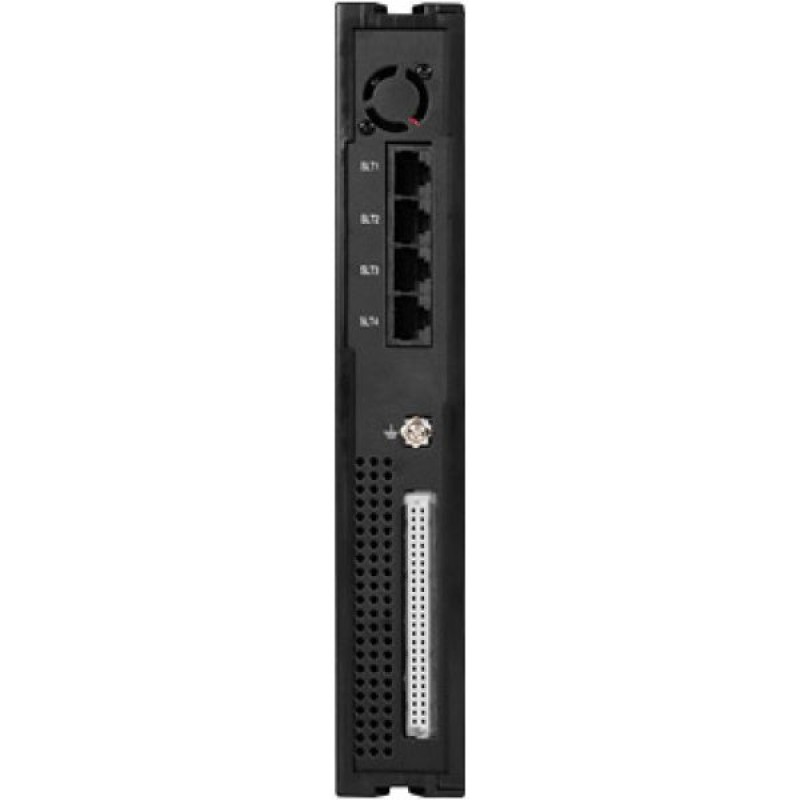

На задней панели модуля SLTM4 имеются:
• четыре разъема типа RJ-45 (розетка),
• точка заземления,
• 50-контактный разъем для соединения с кросс-платой.

Модуль SLTM4 можно устанавливать в любой слот системного блока, за исключением слота #10. В настольном держателе подставку расширения с модулем SLTM4 можно устанавливать на любую позицию. Модуль выполняет функции шлюза между 4 аналоговыми однолинейными телефонами и остальными устройствами системы iPECS.

СВЕТОДИОДНЫЕ ИНДИКАТОРЫ
Кроме светодиодных индикаторов Power (Электропитание) и LAN (Статус подключения к сети Ethernet), модуль SLTM4 имеет четыре светодиодных индикатора состояния, по одному на каждый из четырех портов для подключения аналоговых однолинейных телефонов. Каждый индикатор отображает состояние соответствующего порта SLT: Занят (светодиод горит), Входящий вызов (светодиод мигает) или Свободен (светодиод не горит).

Подключение разъемов

Перед подключением любого модуля сначала соедините винт точки заземления » » на его задгней панели с надежным заземлением.

На передней панели модуля SLTM4 находится порт LAN (разъем типа RJ-45). Он должен быть подключен к соответствующей точке доступа сети LAN.

 Подключите порт LAN к коммутатору 10/100 Base-T. Для подключения к сети LAN можно использовать модуль POE8.
 Пометьте или пронумеруйте соединение для последующего техобслуживания.

На задней панели находятся четыре разъема RJ-45, которые необходимо подключить к интерфейсу аналоговых однолинейных телефонов

 Подключите каждый разъем RJ-45 к аналоговому аппарату/кроссу.
 Пометьте или пронумеруйте соединение для последующего техобслуживания.
