iPECS UCP SMTL32

Модуль SLTM32 с 32 портами предоставляет аналоговым однолинейным телефонам (SLT) доступ к внешним линиям и другим абонентам системы, а также к большинству сервисных функций системы при помощи набора различных кодов. Модуль SLTM32 предоставляет интерфейс тридцати двум аналоговым телефонам. Каждый порт выполняет соответствующие функции голосового кодека, сжатия речи и детектирования сигналов DTMF набора, а также содержит цепь подачи постоянного напряжения питания 36 В. В модуль SLTM32 встроены генератор вызова и схема формирования и посылки сигнала “Уведомление о вызове (Message Wait). Модуль SLTM32 поддерживает протокол T.38 (передача факсимильных сообщений по IP).
Модуль SLTM32 поддерживает только тоновый способ набора (DTMF).
Модули SLTM32 позволяют подключать аналоговые однолинейные телефоны на расстоянии до 3 км с использованием провода 24 AWG (Ø сечения 0,51 мм).
Модуль SLTM32 содержит интерфейс 10/100 Base-T Ethernet и выполняет функции обработки речевых пакетов. Поскольку порт Ethernet поддерживает автоматическое переключение между MDI/MDIX, то для подключения к нему можно использовать как прямой кабель, так и перекрестный кабель.

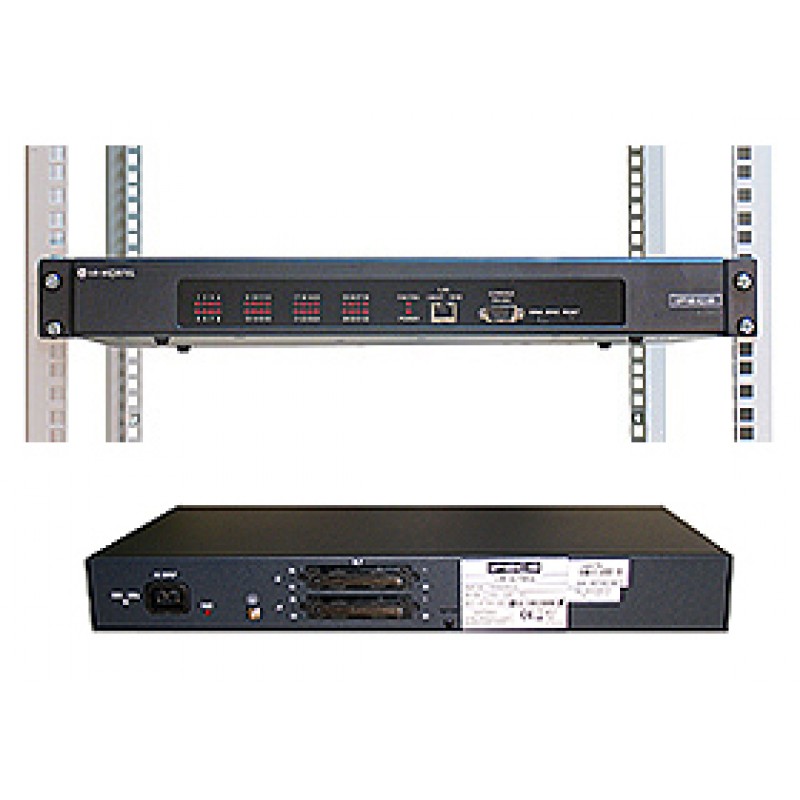

на передней панели модуля SLTM32 имеются:
• светодиодный индикатор состояния электропитания,
• светодиодный индикатор состояния вентилятора,
• переключатель Normal/Service – при переходе в режиме Service активируется постепенное отключение модуля: a) свободные порты (каналы) модуля помечаются системой как выведеные из эксплуатации; б) как только занятые порты (каналы) модуля переходят из состояния занято в свободное состояние, они также помечаются системой как выведеные из эксплуатации,
• разъем LAN типа RJ-45 (розетка) со светодиодными индикаторами Speed (Скорость) и Link/Activity (Канал/Активность),
• 32 светодиодных индикатора для отображения состояния каждого аналогового однолинейного телефона,
• разъем RS-232 типа DB-9,
• кнопка Reset (Перезапуск).

На задней панели модуля SLTM32 имеются:
• два 25-парных разъема типа RJ-21x,
• точка заземления,
• входной разъем для подключения к источнику переменного тока.

Модуль SLTM32 можно устанавливать только в 19”-стойку, он НЕ ПРЕДНАЗНАЧЕН для установки в системный блок. Модуль выполняет функции шлюза между 32 аналоговыми однолинейными телефонами и остальными устройствами системы iPECS.

Потребляемая мощность 90Вт.
