iPECS LIK-MCIM

Модуль MCIM позволяет устанавливать многосторонние конференции – до 32 участников с использованием кодека g.711 или g.729 и до 24 участников с использованием кодека g.723 codec. Модуль оснащен управляющим процессором и цифровым сигнальным процессором (DSP) для поддержки конференций.

Модуль MCIM также содержит интерфейс 10/100 Base-T Ethernet и выполняет функции обработки речевых пакетов. Поскольку порт Ethernet поддерживает автоматическое переключение между MDI/MDIX, то для подключения к нему можно использовать как прямой кабель, так и перекрестный кабель.

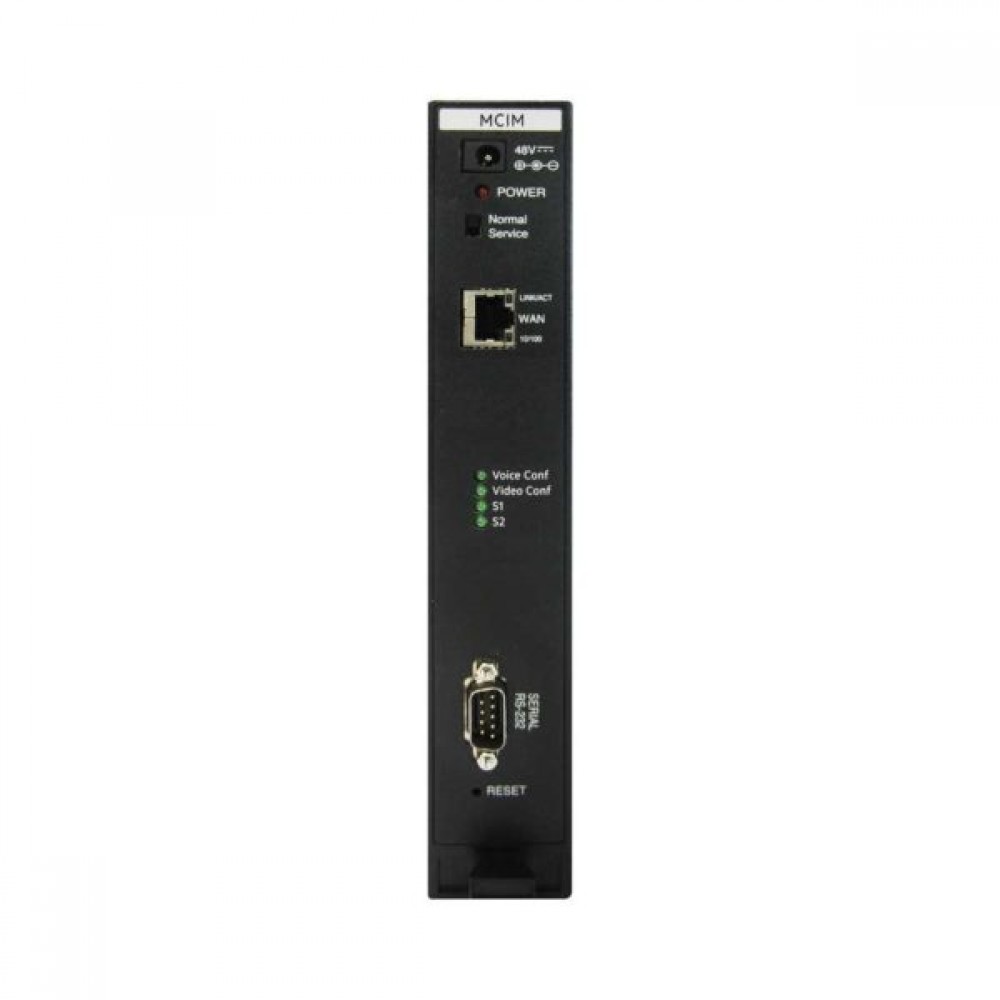

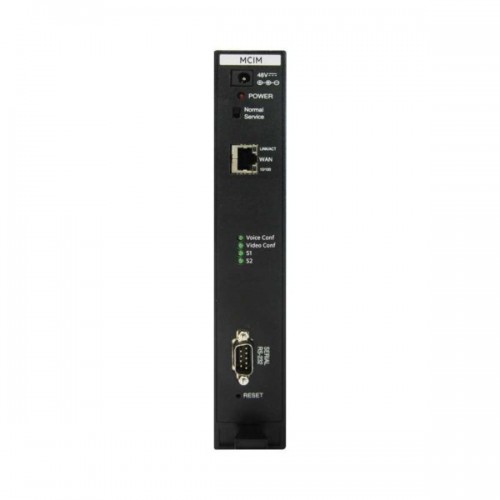

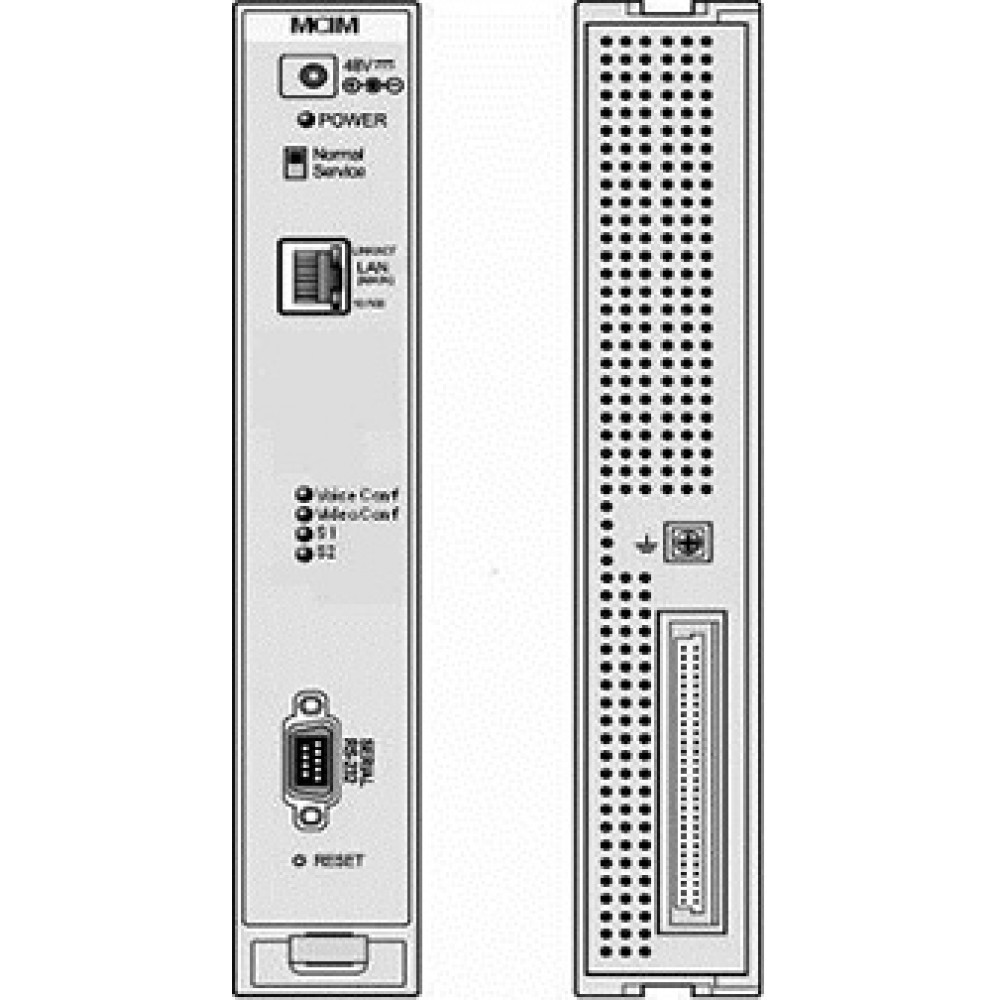

На передней панели модуля MCIM имеются:разъем для подключения адаптера электропитания, см. Рис. 2.1.15 Адаптер электропитания (тип G),
• светодиодный индикатор состояния электропитания,
• переключатель Normal/Service – при переходе в режиме Service активируется постепенное отключение модуля: a) свободные порты (каналы) модуля помечаются системой как выведеные из эксплуатации; б) как только занятые порты (каналы) модуля переходят из состояния занято в свободное состояние, они также помечаются системой как выведеные из эксплуатации,
• разъем LAN типа RJ-45 (розетка) со светодиодными индикаторами Speed (Скорость) и Link/Activity (Канал/Активность),
• четыре светодиодных индикатора состояния
• разъем RS-232 типа DB-9,
• кнопка Reset (Перезапуск).

На задней панели модуля MCIM имеются:
• точка заземления,
• 50-контатный разъем для соединения с кросс-платы.

Модуль MCIM можно устанавливать в любой слот системного блока, за исключением слота # 10. В настольном держателе подставку расширения с модулем MCIM можно устанавливать на любую позицию. Модуль выполняет различные функции для поддержки многосторонних голосовых конференций. При помощи системных терминалов MCIM модуль позволяет проводить конференции с 32 участниками, если используются кодеки g.711 или g.729, либо с 24 участниками, если используется кодек g.723.

СВЕТОДИОДНЫЕ ИНДИКАТОРЫ
Кроме светодиодных индикаторов Power (Электропитание) и LAN (Статус подключения к сети Ethernet),, модуль MCIM имеет четыре светодиодных индикатора состояния, которые показывают состояния и результаты диагностики, значения которых представлены в таблице.
Подключение разъемов
Перед подключением любого модуля сначала соедините винт точки заземления “ ” на его задней панели с надежным заземлением.

На передней панели модуля MCIM находится порт LAN (разъем типа RJ45). Он должен быть подключен к соответствующей точке доступа сети LAN.
 Подключите порт LAN к коммутатору 10/100 Base-T. Для подключения к сети LAN можно использовать модуль POE8.
 Пометьте или пронумеруйте соединение для последующего техобслуживания.

Адаптер электропитания
Когда вместо блока PSU используется адаптер электропитания, необходимо убедиться, что он подключен к розетке источника переменного тока и к разъему Power (Электропитание) модуля.
